| محل منبع: | جیانگ سو |
|---|---|
| نام تجاری: | XINFUTIAN |
| گواهی: | CO CCPIT |
| شماره مدل: | 316 316L 304 201 |
| مقدار حداقل تعداد سفارش: | 1 تن |
| قیمت: | Negotiation |
| جزئیات بسته بندی: | بسته استاندارد Seaworthy یا به عنوان نیاز مشتری |
| زمان تحویل: | 5-10 روز کاری |
| شرایط پرداخت: | Western Union، L/C، T/T |
| قابلیت ارائه: | 1500 تن در ماه |
| کاربرد: | ساخت و ساز، دکوراسیون، ساختمان سازه های فولادی، سیستم پشتیبانی، صنعت | استاندارد: | ASTM، AISI، JIS، DIN، GB |
|---|---|---|---|
| شکل: | کانال یو | تایپ کنید: | سازه جوش داده شده، بدون درز، آلیاژی بالا/فولاد ضد زنگ |
| مقطع تحصیلی: | 201/202/304 /304L/316/316L321/310s/410/420/430/440/439ect | ضخامت: | 0.4-30 میلی متر |

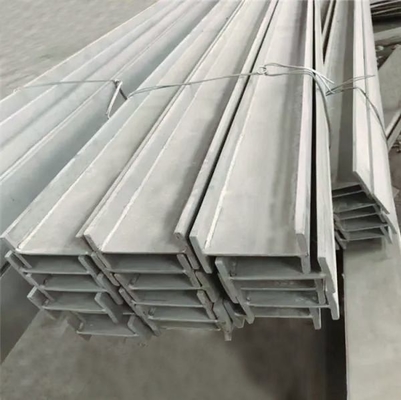

| برجسته: | پروفیل H از جنس استنلس استیل 304,پروفیل کانال H شکل H شکل,پروفیل H ضد زنگ با آلیاژ بالا |
||

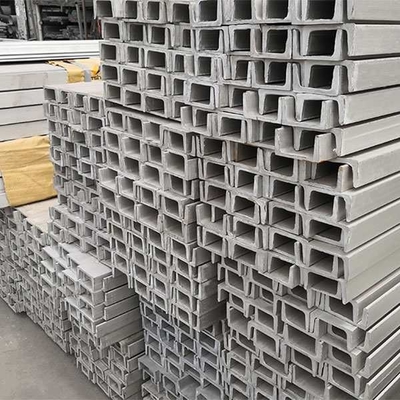

ASTM 304 201 316L پروفیل های فولادی ضد زنگ کانال UHL شکل
پارامتر استاندارد کانال Unistrut 41×21mm
| جدول ابعاد استاندارد کانال c، تفکر و وزن (کیلوگرم بر متر) | |||||
| W*H/Thinkness | 1.5 میلی متر | 2.0 میلی متر | 2.5 میلی متر | 2.75 میلی متر | 3 میلی متر |
| 41*41 | 1.68 | 2.22 | 2.78 | 3.07 | 3.35 |
| 41*25 | 1.29 | 1.72 | 2.14 | 2.36 | 2.57 |
| 41*21 | 1.18 | 1.59 | 1.98 | 2.2 | 2.37 |
| 41*72 | 2.42 | 3.22 | 4.03 | 4.43 | 4.82 |
| 41*82 | 2.65 | 3.53 | 4.4 | 4.85 | 5.28 |
طول: حداکثر 3000 میلی متر
پایانه ها و مواد: HDG، پیش گالوانیزه، فولاد ضد زنگ 304/316، GI، پولیش الکترونیکی، الکترونیک روی
| منمورد بازرسی | استاندارد | ارزش بازرسی | |
| ظاهر | بدون خوردگی، بدون آسیب، بدون لکه سیاه و بدون پوک | عبور | |
| هر دو سطح گالوانیزه | ≥100 گرم در متر مربع | 115 گرم در متر مربع | |
| بارگذاری کانال | تفاوت ابعاد A | ابعاد A: ± 0.4 میلی متر | -0.3——0.2mm |
| تفاوت ابعاد B | ابعاد B: ± 1.0 میلی متر | -0.5——0.5mm | |
| کانال جلد | تفاوت ابعاد A | ابعاد A: ± 1.0 میلی متر | -0.4——0.1mm |
| تفاوت ابعاد B | ابعاد B: ± 0.4 میلی متر | -0.3--0.1mm | |
| صافی کناره | ≤1.5mm/1000mm | 0.6mm/1000mm | |
| صافی زیرین | ≤1.5mm/1000mm | 0.5mm/1000mm | |
| تفاوت زاویه | ≤1°15′ | 1° 5' | |
| بارگذاری کانال | تست بارگذاری | تقویت محدودیت انعطاف پذیری 5.0 میلی متر | تقویت انعطاف پذیری 4.2 میلی متر |
| محدودیت اعوجاج باقی مانده 2.0 میلی متر | اعوجاج باقی مانده 1.4 میلی متر | ||
| کانال جلد | تست بارگذاری | تقویت محدودیت انعطاف پذیری 10.0 میلی متر | تقویت انعطاف پذیری 8.9 میلی متر |
| محدودیت اعوجاج باقی مانده 2.0 میلی متر | اعوجاج باقی مانده 1.5 میلی متر | ||
| جدول تست بالا، کیل بار 50 * 15 * 1.2 میلی متر است، کانال پوشش 50 * 19 * 0.5 میلی متر است. | |||

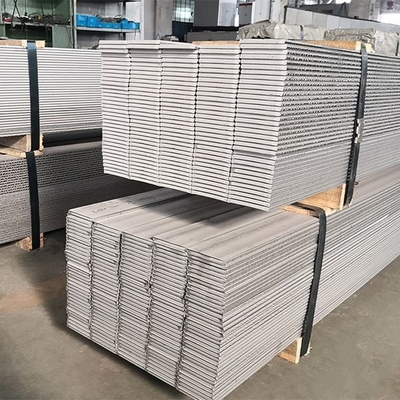

بسته
